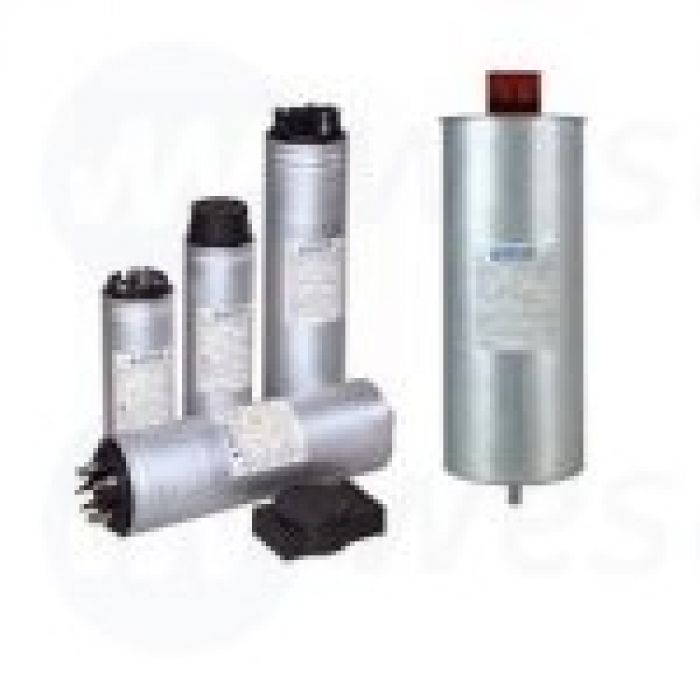

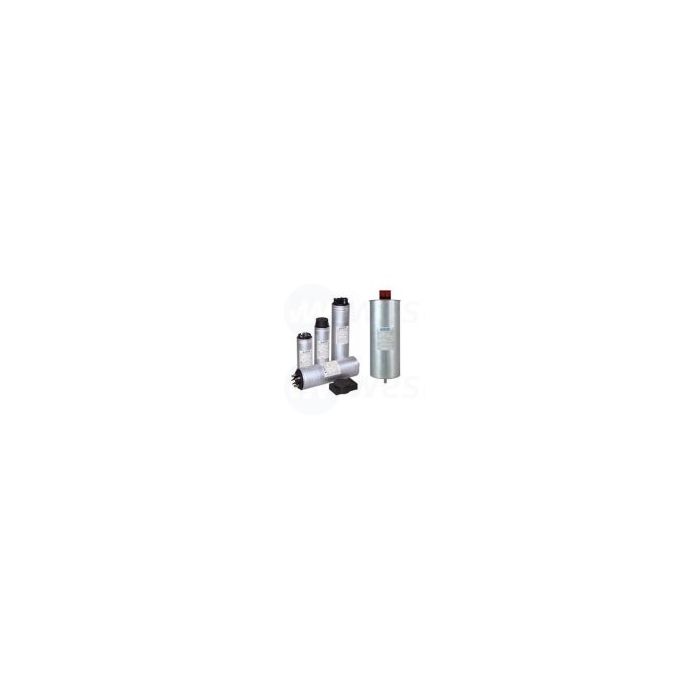

3-Phasenkondensatoren
Artikelnummer
GR_WH_CTB_NL
Bei induktiven Lasten wie Transformatoren, Motoren, Schweißtransformatoren und Vorschaltgeräten werden die magnetischen Wechselfelder durch die sogenannten Magnetisierungsströme aufrechterhalten.
Diese Blindströme verursachen nicht nur einen geringen Leistungsfaktor (cos-phi) der Anlage, sondern auch zusätzliche Lasten von Transformatoren, Leistungsgeräten und Leitungen.
Die Kompensation des Blindstroms mit Kondensatoren verringert den Blindstrom und erhöht den Leistungsfaktor und die Belastbarkeit von Transformatoren und Leitungen.
| Bemerkungen |
Dielektrikum metallisierte Polypropylenfolie (MKP)Aufbau trocken (P.C.B. frei)Kapazitätstoleranz -5% / +10%Anschluss 3-phasigNennfrequenz 50/60 HzMax. zulässige Spannung 1,1 Un (max. 8 Std. von 24 Std.)Max. Spannungsanstieg 25 V pro µ SekundeTemperaturklasse -25°C / Klasse C max. Umgebungstemperatur + 50°C durchschnittliche tägliche Umgebungstemperatur +40°C durchschnittliche jährliche Umgebungstemperatur + 30°CSchutzart (CEI EN 60529)Ø 70/85 mm Kappe IP40; Ø≥ 100 mm Anschlussklemme IP40Freigabe CEI EN60831-1/2; IEC 831-1/2; UL810Prüfspannung Kontakte 2,15 Un 2 Sek.Prüfspannung Kontakt/Becher 3000 Vac 2 Sek.Verluste Dielektrikum ≤ 0,2 W/kvarVerluste gesamt ≤ 0,4 W/kvarEntladewiderstand 75 V innerhalb 3 Minuten, im LieferumfangEinbau nur vertikal, Kontakte oben, InnenraumLebensdauer 60000 StundenMaße
|
||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieferzeit | In der Regel ab Lager lieferbar, 2-4 Tage |
